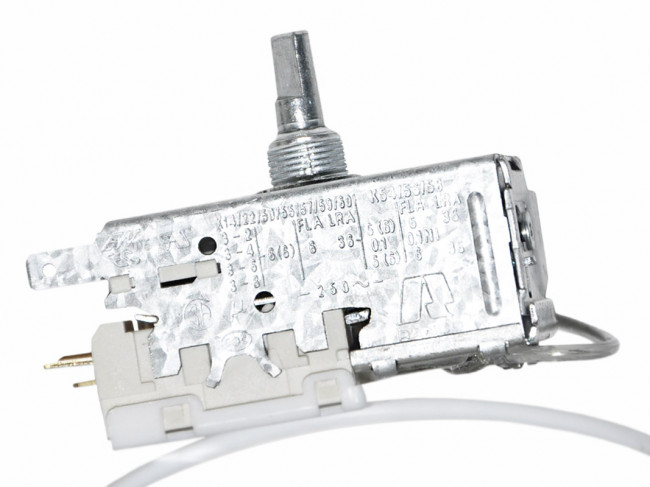

Термостат холодильника K59-L1275 (длина капилляра 2,5м)

Термостат холодильника K59-L1275 (длина капилляра 2,5м)

Маркировка на корпусе:

• K59-L1275 s21-44

Аналоги: ТАМ133, DANFOSS 077B6496, ATEA A130763, 25T65 EN60730-2-9, UG000516, K59L1275

Характеристики:

• Тип: запчасть
• Тип запчасти: термостат
• Назначение: для холодильника
• Материал корпуса: металл, пластик
• Длина капиллярной трубки: 2500 мм
• Высота вала до резьбы: 13 мм
• Общая высота вала: 20 мм
• Размер скошенной части вала: 6 х 4 мм
• Тип контакта: клемма
• Количество клемм: 5
• Длина корпуса (вместе с контактами): 60 мм
• Ширина корпуса: 30 мм
• Высота корпуса с валом: 47 мм
• Артикул: C00851096

Применяется в холодильниках: Стинол (модели:101, 102, 103, 105, 106, 107, 116, 117, 120, 123, 124, 131, 519, 85, 205, 232, 242, 256, RF305, RF345, RF370, RF NF 305, RF NF 345, RFC340, RFC 370, RFC NF340, двухкамерных холодильниках LG, Pozis, Indesit, Ariston, Минск, Бирюса, Атлант с 'плачущим' испарителем

В подавляющем большинстве холодильников Stinol используются терморегуляторы фирмы Ranco. Также иногда применялись (применяются) приборы Danfoss (Дания) и Орлекс (Россия, г.Орел), но их доля, по
сравнению с Ranco, незначительна. Терморегуляторы Ranco К59 предназначены для использования в холодильниках, оборудованных плачущим испарителем. Термочувствительный элемент этих приборов (отрезок капиллярной трубки) должен находиться в надежном контакте с поверхностью плачущего испарителя, в противном случае, возможна нестабильная работа терморегулятора. В зависимости от температуры поверхности плачущего испарителя, терморегулятор производит включение или отключение компрессора холодильного агрегата.

Схема подключения терморегулятора K59 по цвету проводов

Для подключения к электропроводке холодильника на корпусе терморегулятора предусмотрены три вывода (не считая выводов заземления), промаркированные цифрами '3', '6' и '4'. Для управления компрессором используются контакты '3' и '4' терморегулятора. Состояние этих контактов прибора (замкнуто/разомкнуто) зависит от температуры поверхности плачущего испарителя и логики работы терморегулятора. При повороте ручки регулятора против часовой стрелки до щелчка (режим 'выключено') прибор размыкает контакты '3' и '6', полностью отключая питание холодильника. При любом другом положении ручки регулятора (режим 'включено') данные контакты всегда замкнуты. Контакты '3' и '4' размыкаются при понижении температуры поверхности плачущего испарителя ниже порога срабатывания (отключения) терморегулятора. Вращая ручку регулировки прибора пользователь может изменять (в заранее заданных производителем пределах) порог срабатывания (отключения) терморегулятора. Контакты '3' и '4' замыкаются при повышении температуры поверхности плачущего испарителя выше порога срабатывания (включения) терморегулятора. Порог срабатывания (включения) приборов семейства Ranco K59 не зависит от положения ручки регулятора, он настраивается на определенную величину (зависит от модификации прибора) на заводе при изготовлении терморегулятора.
